DPC1504E

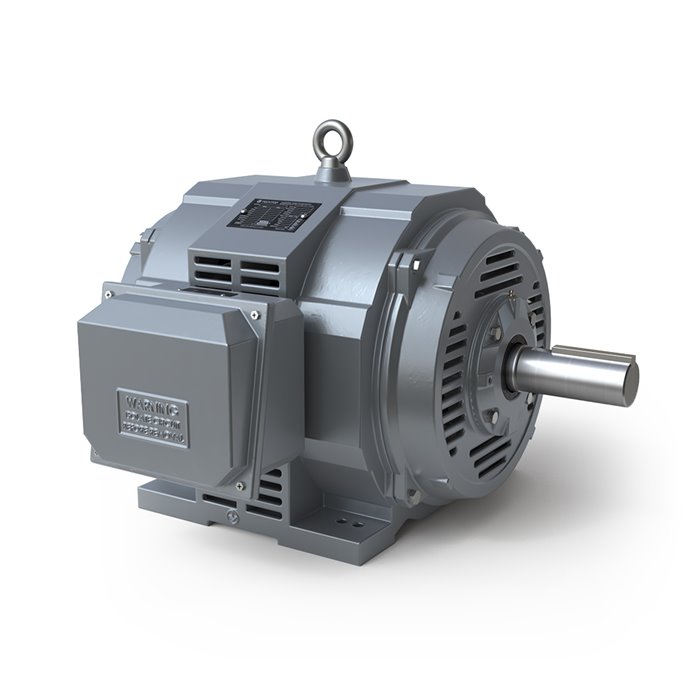

150HP, 1800RPM, 460V, 3PH, 444T, Rigid, ODP- No de catalogue: DPC1504E
Spécifications
Type de moteur
Moteurs NEMA triphasés à usage général
HP
150
tr/min
1800
Tension
460
Phase
3
Bati
444T
Montage
Rigid
Enveloppe
ODP
Matériel
Fonte d'acier
Des questions ou prêt à commander ?
Assistance technique & estimation gratuite
| DONNÉES ÉLECTRIQUE | |
|---|---|
| Puissance CV | 150 HP |
| Vitesse | 1780 tr/min |
| Tension (+/-10%) | 460 V |
| Ampérage | 166.60 A |
| Phase | 3 |
| Poles | 6 |
| Couple Rotor Bloqué @ Haut Voltage | 1417 |
| Ampérage a 208V | - |
| Facteur de Service | 1.15 |
| Code KVA | K |
| Efficacité Nominale | 95.8 |
| Facteur de Pouvoir Nominale | 0.88 |
| Fils (Qté, Grosseur) | 6 | 2 |
| Frequence | 60 Hz |
| Type de Branchement | D |
| Condensateur de Démarrage | - |
| Condensateur de Marche | - |
| UTILISATION VARIATEUR FQ (S.F. 1.0) | RATIO |
| Couple Variable | 30:1 |
| Couple Constant | 15:1 |
| CONDITION AMBIANTE | |
| Température Ambiante (℃) | 40ºC |
| Mètres au-dessus du niveau de la mer (MASL) | 1000 |
| DONNÉES GÉNÉRALES | |||
|---|---|---|---|
| Bâti | 444T | ||
| Boitier | ODP | ||
| Montage | Rigid | ||
| Nombre de vitesse | - | ||
| Poids Approximatif | 1347 lbs. | ||
| Matériel du Bâti/ Couvert de Ventilateur | Cast Iron | | | - |
| Matériel de l'Arbre | 4140 | ||
| Désignation NEMA | A | ||
| Indice de Protection (IP) | 23 | ||
| Classe d'isolation / Écart de Température (60Hz) | F | | | B |
| Rotation | Réversible | ||
| Utilisation | Continu/ S1 | ||
| Connecteur Boite de Jonction | F1 | ||
| Pattes Amovible / Double percée | No | | | Yes |
| Peinture | 7024 | | | Graphite Gray |
| DONNÉES MÉCANIQUES | |||
| Roulement Avant | 6319 C3 | ||
| Roulement Arrière | 6316 C3 | ||
| Type de Graisse | Mobil Polyrex EM | ||
| Anneau de Compression (wavy washer) | NDE | ||
| Moment d'Inertie (livre-pied2) | - | ||
| Niveau de Pression Accoustique @ 3 FT dBA | - | ||
Caractéristiques
- Pieds amovibles F1, F2, F0 convertibles sur site pour tous les cadres en aluminium, F2 convertible pour tous les cadres en fonte
- Facteur de service 1,25 pour les cadres jusqu'à 326T, facteur de service 1,15 pour les cadres plus grands avec fonctionnement à 60Hz / facteur de service 1,0 avec fonctionnement à 50Hz
- Utilisable à 208V 60Hz avec facteur de service 1,0 pour les moteurs de 50HP et inférieurs
- Garantie de 36 mois
- Boîte de conduit rotatable à 90º
- Construction compacte en aluminium moulé et en fonte
- Traitement antimicrobien (tropicalisation) sur l'enroulement du stator
- Roulements regarnissables pour les moteurs de cadre 254T et plus grands
- Graisse polyurée Mobil Polyrex EM
- Finition de surface : Peinture alkyd RAL7024 - Gris Graphite
- Traitement de surface en oxyde noir pour une meilleure résistance à la corrosion
- Plaque signalétique en acier inoxydable
- Matériel résistant à la corrosion
- Sangles de levage ultra-résistantes et réutilisables incluses avec les moteurs de cadre 254T et plus grands
Paramètres de fonctionnement
- Service continu (S1)
- Températures ambiantes jusqu'à 40ºC
- Installation jusqu'à 1000 MASL (3300 pieds)
Connection
- Pour les cadres jusqu'à 215T :
- Connexion parallèle-wye à 230V 9 conducteurs / connexion série-wye à 460V
- Connexion wye à 575V 3 conducteurs
- Pour les cadres 254T et plus grands :
- Connexion parallèle-delta à 230V 12 conducteurs / connexion delta à 460V
- Connexion delta à 460V ou 575V 6 conducteurs pour tension simple
Protection contre les intrusions
Le degré de protection standard de l'enclosure est IP23.
Classification d'isolation et évaluation de l'inverseur
- Isolation de classe F (résine d’imprégnation, fils magnétiques et matériaux d’isolation de classe H)
- Conçu pour une élévation de température de classe B
- Imprégné sous vide
- Évalué pour un inverseur avec un couple constant 15:1, un couple variable 30:1 (1,0 facteur de service sur l'alimentation VFD)
- Dépasse les spécifications NEMA MG 1 Part 31.4.4.2
