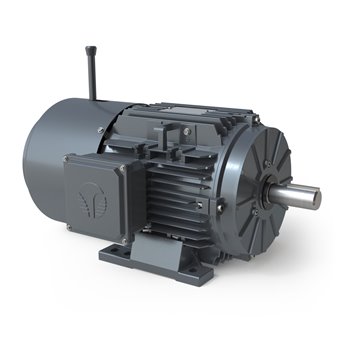

GRA0106D-01

10HP, 1200RPM, 230/460V, 3PH, 256T, Rigid, TEFC

No de catalogue: GRA0106D-01

Spécifications

Type de moteur Moteurs NEMA triphasés à usage général

HP 10

tr/min 1200

Tension 230/460

Phase 3

Bati 256T

Montage Rigid

Enveloppe TEFC

Matériel Cast Aluminum

Demander une soumission

Des questions ou prêt à commander ?

Assistance technique & estimation gratuite

DONNÉES ÉLECTRIQUE
Puissance CV	10 HP
Vitesse	1180 tr/min
Tension (+/-10%)	230/460V
Ampérage	28.7/14.4 A
Phase	3
Poles	8
Couple Rotor Bloqué @ Haut Voltage	121.05 A
Ampérage a 208V	29.7
Facteur de Service	1.25
Code KVA	M
Efficacité Nominale	91
Facteur de Pouvoir Nominale	0.72
Fils (Qté, Grosseur)	12 \| 14
Frequence	60 Hz
Type de Branchement	DD/D
Condensateur de Démarrage	-
Condensateur de Marche	-
UTILISATION VARIATEUR FQ (S.F. 1.0)	RATIO
Couple Variable	30:1
Couple Constant	15:1
CONDITION AMBIANTE
Température Ambiante (℃)	40ºC
Mètres au-dessus du niveau de la mer (MASL)	1000

DONNÉES GÉNÉRALES
Bâti	256T
Boitier	TEFC
Montage	Rigid
Nombre de vitesse	-
Poids Approximatif	200.8 lbs.
Matériel du Bâti/ Couvert de Ventilateur	Cast Aluminum	\|	Steel
Matériel de l'Arbre	1045
Désignation NEMA	A
Indice de Protection (IP)	55
Classe d'isolation / Écart de Température (60Hz)	F	\|	B
Rotation	Réversible
Utilisation	Continu
Connecteur Boite de Jonction	F1
Pattes Amovible / Double percée	Yes	\|	No
Peinture	7024	\|	Graphite Gray
DONNÉES MÉCANIQUES
Roulement Avant	6309 ZZ
Roulement Arrière	6209 ZZ
Type de Graisse	Mobil Polyrex EM
Anneau de Compression (wavy washer)	NDE
Moment d'Inertie (livre-pied2)	-
Niveau de Pression Accoustique @ 3 FT dBA	66.6

Caractéristiques

Pieds amovibles F1, F2, F0 convertibles sur site
Facteur de service 1,25 pour fonctionnement à 60Hz / facteur de service 1,0 pour fonctionnement à 50Hz
Garantie de 36 mois
Boîte de conduit rotatable à 90º
Construction en aluminium moulé avec kits C-flange en aluminium moulé et D-flange en fonte disponibles
Conception compacte et légère
Certifié CSA pour les classifications Classe I, Division II, Groupes A, B, C et D / Classe I, Zone 2, Groupes IIC, IIB, IIA
Traitement antimicrobien (tropicalisation) sur l'enroulement du stator
Roulements protégés
Arbre en acier 1045
Finition de surface : Peinture alkyd RAL7024 - Gris Graphite
Traitement de surface en oxyde noir pour une résistance accrue à la corrosion
Plaque signalétique en acier inoxydable
Matériel résistant à la corrosion
Sangles de levage ultra-résistantes et réutilisables incluses avec les moteurs de cadre 254T et plus grands

Paramètres de fonctionnement

Service continu (S1)
Températures ambiantes jusqu'à 40ºC
Installation jusqu'à 1000 MASL (3300 pieds)

Connexions

Pour les cadres jusqu'à 215T :
- Connexion parallèle-wye à 230V 9 conducteurs / connexion série-wye à 460V
- Connexion wye à 575V 3 conducteurs
Pour les cadres 254T et plus grands :
- Connexion parallèle-delta à 230V 12 conducteurs / connexion delta à 460V
- Connexion delta à 460V ou 575V 6 conducteurs pour tension simple

Protection contre les intrusions

Le degré de protection standard de l'enclosure est IP55 (une protection IP accrue est disponible). Les deux extrémités (entrée et sortie) sont équipées de joints d'huile à double lèvre, y compris un manchon en caoutchouc sur l'extrémité d'entraînement. La boîte de connexion est doublement étanchéifiée. Les cloches d'extrémité DE et NDE sont équipées d'un drain unidirectionnel en laiton fritté.

Insulation and inverter rating

Isolation de classe F (résine d’imprégnation, fils magnétiques et matériaux d’isolation de classe H)
Conçu pour une élévation de température de classe B
Imprégné sous vide
Évalué pour un inverseur avec un couple constant 15:1, un couple variable 30:1 (1,0 facteur de service sur l'alimentation VFD)
Dépasse les spécifications NEMA MG 1 Part 31.4.4.2
