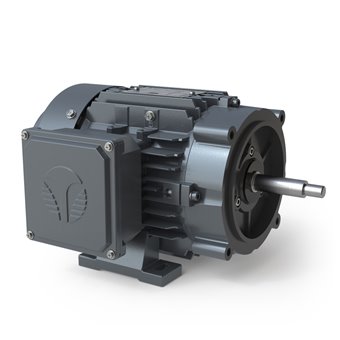

CT005502SPW22

5HP, 3600RPM, 575V, 3PH, 182/4TC, Rigid/C-Flange, TEFC

No de catalogue: CT005502SPW22

Spécifications

HP 5

tr/min 3600

Tension 575V

Phase 3

Bati 182TC

Montage Base Rigide / Bride C

Enveloppe TEFC

Matériel Fonte d'acier

Demander une soumission

Des questions ou prêt à commander ?

Assistance technique & estimation gratuite

DONNÉES ÉLECTRIQUE
Puissance CV	5 HP
Vitesse	3490 tr/min
Tension (+/-10%)	575V
Ampérage	4.72 A
Phase	3
Poles	2
Couple Rotor Bloqué @ Haut Voltage	7.3
Ampérage a 208V	--A
Facteur de Service	1.25
Code KVA	H
Efficacité Nominale	87.5
Facteur de Pouvoir Nominale	0.89
Fils (Qté, Grosseur)	6 \| --
Type de Branchement	YY/Y
Condensateur de Démarrage	-
Condensateur de Marche	-
UTILISATION VARIATEUR FQ (S.F. 1.0)	RATIO
Couple Variable	1000:1
Couple Constant	1000:1
CONDITION AMBIANTE
Température Ambiante (℃)	-20°C à +40°C
Mètres au dessus du niveau de la mer (MASL)	1000

DONNÉES GÉNÉRALES
Bâti	182/4TC
Boitier	TEFC
Montage	F-1
Nombre de vitesse	-
Poids Approximatif (Livres)	88.2 lbs
Matériel du Bâti/ Couvert de Ventilateur	Cast Iron	\|	Steel
Matériel de l'Arbre	Acier au carbone SAE 1040/1045
Désignation NEMA	A
Indice de Protection (IP)	55
Classe d'isolation / Écart de Température (60Hz)	F	\|	-
Rotation	Réversible
Utilisation	Cont. (S1)
Connecteur Boite de Jonction	Position gauche
Pattes Amovible / Double percée	Non	\|	Oui
Peinture	RAL 6002 207A	\|	-
DONNÉES MÉCANIQUES
Roulement Avant	6207 ZZ
Roulement Arrière	6206 ZZ
Type de Graisse	00088
Anneau de Compression (wavy washer)	NDE
Moment d'Inertie (livre-pied2)	0.1906 sq.ft.lb
Niveau de Pression Accoustique @ 3 FT dBA	70.0 dB(A)

Caractéristiques

Moteurs conformes aux normes DOE et NRCan
Triphasé, 2, 4, 6 et 8 pôles, 60 Hz
Voltage: Tensions : 230/460 V, 575 V
Enveloppe totalement fermée avec ventilation externe (TEFC) – Étanchéité IP55, conforme à la norme NEMA MG1 1.26.6 « Waterproof Machine »
Rotor à cage d'écureuil en aluminium moulé sous pression
Étanchéité :
- Joint V’Ring jusqu’à la carcasse 324/6T
- Joint WSeal® (V’Ring double lèvre avec capuchon métallique) aux deux flasques à partir de la carcasse 364/5T jusqu’à 504/5T
Roulements à billes
Arbre en acier carbone 1045 traité thermiquement et stabilisé jusqu’à la carcasse 364/5T pour tous les moteurs à 2 pôles
Arbre en acier 4140 à partir de la carcasse 404/5T pour les moteurs à 4, 6 et 8 pôles
Isolation :
- Isolation classe “F” pour toutes les carcasses.
- Élévation de température limitée à classe “B” (80K)
- Les moteurs en 575 V utilisent des fils WISE résistants aux surtensions
  - Protection contre les pointes de tension d’IGBT jusqu’à 2400 V
  - Dépasse les exigences de la norme NEMA MG1 Partie 31.4.4.2
- Système d’isolation:
  - Trempage et cuisson avec résine classe “H” jusqu’à la carcasse 324/6T
  - Système CFRI (impregnation en flux continu) avec résine classe “H” à partir de la carcasse 364/5T.
- Flasque NDE isolée à partir de la carcasse L447/9T
- Conception NEMA “B”
Service Factor:
- 1,25 jusqu’à 100 HP
- 1,15 à partir de 125 HP
- Service continu (S1)
- Température ambiante : 40 °C (104 °F)
- Altitude : 1000 m (3300 pi)
Boîte à bornes:
- Double joint d’étanchéité
- Reconfigurable pour les carcasses 445/7T et plus
Plaque signalétique en acier inoxydable, gravure au laser
Peinture :
- Émail synthétique à base de résine alkyd
- Plan de peinture:
  - 207A : carcasses 143T à 215T
  - 203A : carcasses 254T à 588/9T
- Couleur : RAL 5009 – Bleu
Équipé de drains respirateurs en caoutchouc fermés
Roulements regraissables à partir de la carcasse 254/6T
Montage double pour toutes les carcasses
