WEG

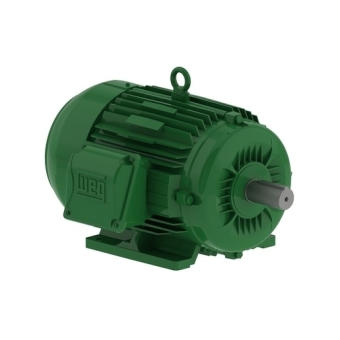

HT010404SPW22

10HP, 1800RPM, 230/460V, 3PH, Rigid base, TEFC

No de catalogue: HT010404SPW22

Spécifications

HP 10

tr/min 1800

Tension 230/460

Phase 3

Bati L213/5T

Montage Base Rigide

Enveloppe TEFC

Matériel Fonte d'acier

Demander une soumission

Des questions ou prêt à commander ?

Assistance technique & estimation gratuite

DONNÉES ÉLECTRIQUE
Puissance CV	10 HP
Vitesse	1765 tr/min
Tension (+/-10%)	230/460V
Ampérage	24.0/12.0 A
Phase	3
Poles	4
Couple Rotor Bloqué @ Haut Voltage	202/101
Ampérage a 208V	-A
Facteur de Service	1.25
Code KVA	K
Efficacité Nominale	93
Facteur de Pouvoir Nominale	0.84
Fils (Qté, Grosseur)	- \| --
Type de Branchement	YY/Y
Condensateur de Démarrage	-
Condensateur de Marche	-
UTILISATION VARIATEUR FQ (S.F. 1.0)	RATIO
Couple Variable	1000:1
Couple Constant	1000:1
CONDITION AMBIANTE
Température Ambiante (℃)	-20°C à +40°C
Mètres au dessus du niveau de la mer (MASL)	1000

DONNÉES GÉNÉRALES
Bâti	L213/5T
Boitier	TEFC
Montage	Foot-mounted
Nombre de vitesse	-
Poids Approximatif (Livres)	201 lbs
Matériel du Bâti/ Couvert de Ventilateur	Cast Iron	\|	Steel
Matériel de l'Arbre	SAE 1040/1045 Carbon Steel
Désignation NEMA	A
Indice de Protection (IP)	IP55
Classe d'isolation / Écart de Température (60Hz)	F	\|	-
Rotation	Réversible
Utilisation	Cont. / S1
Connecteur Boite de Jonction	Position gauche
Pattes Amovible / Double percée	Non	\|	Oui
Peinture	RAL 5009 207A	\|	-
DONNÉES MÉCANIQUES
Roulement Avant	6308 ZZ
Roulement Arrière	6207 ZZ
Type de Graisse	Mobil Polyrex EM
Anneau de Compression (wavy washer)	-
Moment d'Inertie (livre-pied2)	1.7806 sq.ft.lb
Niveau de Pression Accoustique @ 3 FT dBA	58.0 dB(A)

Caractéristiques

Moteurs conformes aux normes DOE et NRCan
Triphasé, 2, 4, 6 et 8 pôles, 60 Hz
Voltage: Tensions : 230/460 V, 575 V
Enveloppe totalement fermée avec ventilation externe (TEFC) – Étanchéité IP55, conforme à la norme NEMA MG1 1.26.6 « Waterproof Machine »
Rotor à cage d'écureuil en aluminium moulé sous pression
Étanchéité :
- Joint V’Ring jusqu’à la carcasse 324/6T
- Joint WSeal® (V’Ring double lèvre avec capuchon métallique) aux deux flasques à partir de la carcasse 364/5T jusqu’à 504/5T
Roulements à billes
Arbre en acier carbone 1045 traité thermiquement et stabilisé jusqu’à la carcasse 364/5T pour tous les moteurs à 2 pôles
Arbre en acier 4140 à partir de la carcasse 404/5T pour les moteurs à 4, 6 et 8 pôles
Isolation :
- Isolation classe “F” pour toutes les carcasses.
- Élévation de température limitée à classe “B” (80K)
- Les moteurs en 575 V utilisent des fils WISE résistants aux surtensions
  - Protection contre les pointes de tension d’IGBT jusqu’à 2400 V
  - Dépasse les exigences de la norme NEMA MG1 Partie 31.4.4.2
- Système d’isolation:
  - Trempage et cuisson avec résine classe “H” jusqu’à la carcasse 324/6T
  - Système CFRI (impregnation en flux continu) avec résine classe “H” à partir de la carcasse 364/5T.
- Flasque NDE isolée à partir de la carcasse L447/9T
- Conception NEMA “B”
Service Factor:
- 1,25 jusqu’à 100 HP
- 1,15 à partir de 125 HP
- Service continu (S1)
- Température ambiante : 40 °C (104 °F)
- Altitude : 1000 m (3300 pi)
Boîte à bornes:
- Double joint d’étanchéité
- Reconfigurable pour les carcasses 445/7T et plus
Plaque signalétique en acier inoxydable, gravure au laser
Peinture :
- Émail synthétique à base de résine alkyd
- Plan de peinture:
  - 207A : carcasses 143T à 215T
  - 203A : carcasses 254T à 588/9T
- Couleur : RAL 5009 – Bleu
Équipé de drains respirateurs en caoutchouc fermés
Roulements regraissables à partir de la carcasse 254/6T
Montage double pour toutes les carcasses
