HT007506SPW22

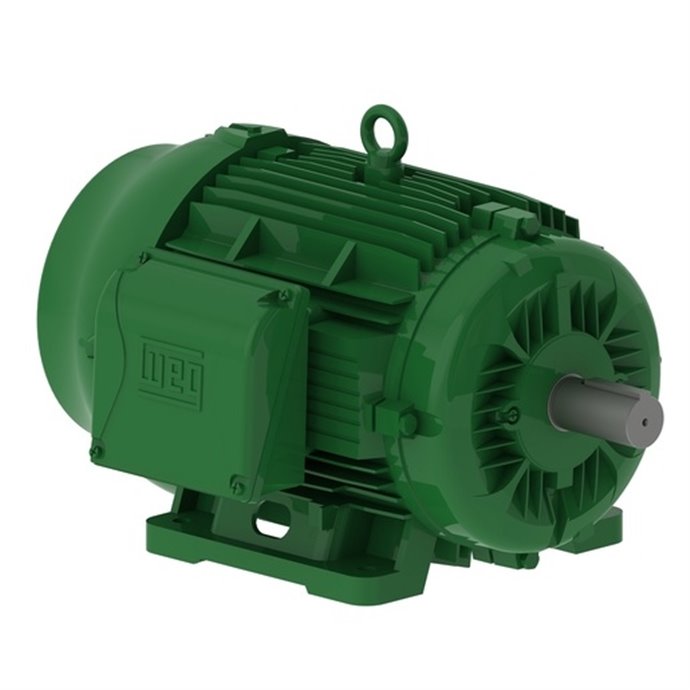

7.5HP, 1200RPM, 575V, 3PH, Rigid base, TEFC- No de catalogue: HT007506SPW22
Spécifications
HP
7.5
tr/min
1200
Tension
575
Phase
3
Bati
254T
Montage
Base Rigide
Enveloppe
TEFC
Matériel
Fonte d'acier
Des questions ou prêt à commander ?
Assistance technique & estimation gratuite
| DONNÉES ÉLECTRIQUE | |
|---|---|
| Puissance CV | 7.5 HP |
| Vitesse | 1178 tr/min |
| Tension (+/-10%) | 575V |
| Ampérage | 7.78 A |
| Phase | 3 |
| Poles | 6 |
| Couple Rotor Bloqué @ Haut Voltage | 52.9 |
| Ampérage a 208V | -A |
| Facteur de Service | 1.25 |
| Code KVA | H |
| Efficacité Nominale | 91 |
| Facteur de Pouvoir Nominale | 0.78 |
| Fils (Qté, Grosseur) | - | -- |
| Type de Branchement | YY/Y |
| Condensateur de Démarrage | - |
| Condensateur de Marche | - |
| UTILISATION VARIATEUR FQ (S.F. 1.0) | RATIO |
| Couple Variable | 1000:1 |
| Couple Constant | 1000:1 |
| CONDITION AMBIANTE | |
| Température Ambiante (℃) | -20°C à +40°C |
| Mètres au dessus du niveau de la mer (MASL) | 1000 |
| DONNÉES GÉNÉRALES | |||
|---|---|---|---|
| Bâti | 254/6T | ||
| Boitier | TEFC | ||
| Montage | Foot-mounted | ||
| Nombre de vitesse | - | ||
| Poids Approximatif (Livres) | 267 lbs | ||
| Matériel du Bâti/ Couvert de Ventilateur | Cast Iron | | | Cast Iron |
| Matériel de l'Arbre | SAE 1040/1045 Carbon Steel | ||
| Désignation NEMA | B | ||
| Indice de Protection (IP) | IP55 | ||
| Classe d'isolation / Écart de Température (60Hz) | F | | | - |
| Rotation | Réversible | ||
| Utilisation | Cont. / S1 | ||
| Connecteur Boite de Jonction | Position gauche | ||
| Pattes Amovible / Double percée | Non | | | Oui |
| Peinture | RAL 5009 203A | | | - |
| DONNÉES MÉCANIQUES | |||
| Roulement Avant | 6309 C3 | ||
| Roulement Arrière | 6209 C3 | ||
| Type de Graisse | Mobil Polyrex EM | ||
| Anneau de Compression (wavy washer) | - | ||
| Moment d'Inertie (livre-pied2) | 3.9185 sq.ft.lb | ||
| Niveau de Pression Accoustique @ 3 FT dBA | 59.0 dB(A) | ||
Caractéristiques
- Moteurs conformes aux normes DOE et NRCan
- Triphasé, 2, 4, 6 et 8 pôles, 60 Hz
- Voltage: Tensions : 230/460 V, 575 V
- Enveloppe totalement fermée avec ventilation externe (TEFC) – Étanchéité IP55, conforme à la norme NEMA MG1 1.26.6 « Waterproof Machine »
- Rotor à cage d'écureuil en aluminium moulé sous pression
- Étanchéité :
- Joint V’Ring jusqu’à la carcasse 324/6T
- Joint WSeal® (V’Ring double lèvre avec capuchon métallique) aux deux flasques à partir de la carcasse 364/5T jusqu’à 504/5T
- Roulements à billes
- Arbre en acier carbone 1045 traité thermiquement et stabilisé jusqu’à la carcasse 364/5T pour tous les moteurs à 2 pôles
- Arbre en acier 4140 à partir de la carcasse 404/5T pour les moteurs à 4, 6 et 8 pôles
- Isolation :
- Isolation classe “F” pour toutes les carcasses.
- Élévation de température limitée à classe “B” (80K)
- Les moteurs en 575 V utilisent des fils WISE résistants aux surtensions
- Protection contre les pointes de tension d’IGBT jusqu’à 2400 V
- Dépasse les exigences de la norme NEMA MG1 Partie 31.4.4.2
- Système d’isolation:
- Trempage et cuisson avec résine classe “H” jusqu’à la carcasse 324/6T
- Système CFRI (impregnation en flux continu) avec résine classe “H” à partir de la carcasse 364/5T.
- Flasque NDE isolée à partir de la carcasse L447/9T
- Conception NEMA “B”
- Service Factor:
- 1,25 jusqu’à 100 HP
- 1,15 à partir de 125 HP
- Service continu (S1)
- Température ambiante : 40 °C (104 °F)
- Altitude : 1000 m (3300 pi)
- Boîte à bornes:
- Double joint d’étanchéité
- Reconfigurable pour les carcasses 445/7T et plus
- Plaque signalétique en acier inoxydable, gravure au laser
- Peinture :
- Émail synthétique à base de résine alkyd
- Plan de peinture:
- 207A : carcasses 143T à 215T
- 203A : carcasses 254T à 588/9T
- Couleur : RAL 5009 – Bleu
- Équipé de drains respirateurs en caoutchouc fermés
- Roulements regraissables à partir de la carcasse 254/6T
- Montage double pour toutes les carcasses
Pour les carcasses 586/7T et 588/9T
- Chauffe-moteurs (220 V)
- Joints labyrinthes Taconite
Caractéristiques optionnelles
- 50Hz
- Tensions spéciales
- Arbres spéciaux
- Chauffe-moteurs (standard sur les carcasses 586/7T et 588/9T)
- Joints labyrinthes Taconite disponibles pour toutes les puissances
- Thermostats, thermistances, RTD (PT100)
- Boîte à bornes supplémentaire
- Couvre-gouttes (canopy) pour montage arbre vers le bas
- Brides NEMA C & D et brides métriques pour toutes les puissances
- Roulements à rouleaux
- Peinture spéciale
- Mise à la terre de l’arbre (Aegis ou WEG) – non compatible Hazloc
- Roulements isolés
- Flasque NDE isolée (standard à partir de la carcasse L447/9T)
- Degrés de protection : IP56, IP65, IP66
- Ventilation forcée
- Encodeurs
- Homologué UL pour pompe incendie
- Sans pieds
