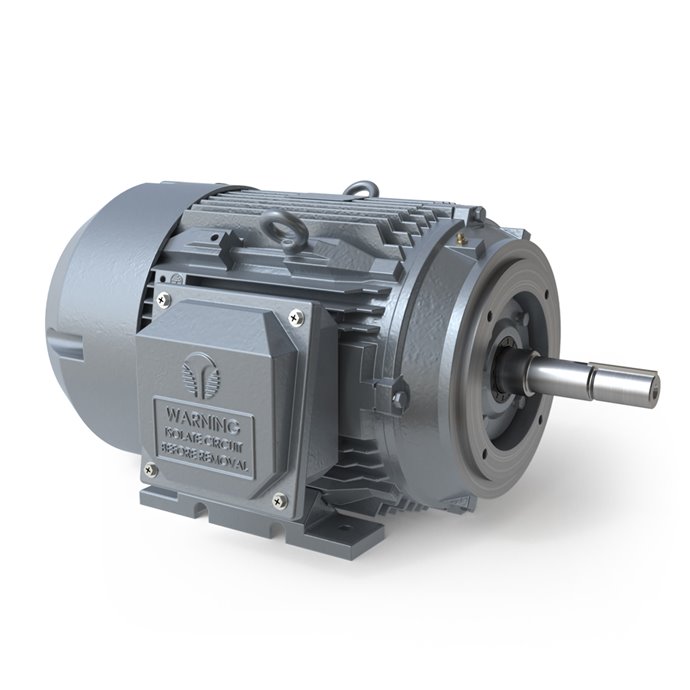

JMC0302FP
30HP, 3600RPM, 575V, 3PH, 286JM, Rigid/C-Flange, TEFC- No de catalogue: JMC0302FP
Spécifications
Type de moteur
Moteurs de pompe triphasés
HP
30
tr/min
3600
Tension
575
Phase
3
Bati
286JM
Montage
Rigid/C-Flange
Enveloppe
TEFC
Matériel
Fonte d'acier
Des questions ou prêt à commander ?
Assistance technique & estimation gratuite
| DONNÉES ÉLECTRIQUE | |
|---|---|
| Puissance CV | 30 HP |
| Vitesse | 3550 tr/min |
| Tension (+/-10%) | 575V |
| Ampérage | 27.23A |
| Phase | 3 |
| Poles | - |
| Couple Rotor Bloqué @ Haut Voltage | 262.72 |
| Ampérage a 208V | - |
| Facteur de Service | 1.25 |
| Code KVA | J |
| Efficacité Nominale | 91.7 |
| Facteur de Pouvoir Nominale | 0.9 |
| Fils (Qté, Grosseur) | 6 | 12 |
| Frequence | 60 Hz |
| Type de Branchement | D |
| Condensateur de Démarrage | - |
| Condensateur de Marche | - |
| UTILISATION VARIATEUR FQ (S.F. 1.0) | RATIO |
| Couple Variable | 30:1 |
| Couple Constant | 15:1 |
| CONDITION AMBIANTE | |
| Température Ambiante (℃) | 40ºC |
| Mètres au-dessus du niveau de la mer (MASL) | 1000 |
| DONNÉES GÉNÉRALES | |||
|---|---|---|---|
| Bâti | 286JM | ||
| Boitier | TEFC | ||
| Montage | Rigid/C-Flange | ||
| Nombre de vitesse | - | ||
| Poids Approximatif | 404 lbs. | ||
| Matériel du Bâti/ Couvert de Ventilateur | Cast Iron | | | Cast Iron |
| Matériel de l'Arbre | 304 SS | ||
| Désignation NEMA | A | ||
| Indice de Protection (IP) | 55 | ||
| Classe d'isolation / Écart de Température (60Hz) | F | | | B |
| Rotation | Réversible | ||
| Utilisation | Continu | ||
| Connecteur Boite de Jonction | F1 | ||
| Pattes Amovible / Double percée | Yes | | | Yes |
| Peinture | 7024 | | | Graphite Gray |
| DONNÉES MÉCANIQUES | |||
| Roulement Avant | 6311 C3 | ||
| Roulement Arrière | 6311 C3 | ||
| Type de Graisse | Mobil Polyrex EM | ||
| Anneau de Compression (wavy washer) | NDE | ||
| Moment d'Inertie (livre-pied2) | 1.94 | ||
| Niveau de Pression Accoustique @ 3 FT dBA | 89.2 | ||
Caractéristiques
- Pieds amovibles F1, F2, F0, convertibles sur site
- Facteur de service de 1,25 avec fonctionnement à 60 Hz / Facteur de service de 1,0 avec fonctionnement à 50 Hz
- Garantie de 36 mois
- Boîte à bornes orientable à 90º
- Construction en aluminium moulé avec brides C en aluminium moulé
- Conforme à la classe I, division II, groupes A, B, C et D
- Traitement antimicrobien (tropicalisation) sur l'enroulement du stator
- Conception compacte et légère
- Roulements à double protection surdimensionnés
- Arbre en acier 1045
- Finition de surface :
- Email alkyde RAL7024 - Gris graphite
- Traitement de surface à l'oxyde noir pour une résistance accrue à la corrosion
- Plaque signalétique en acier inoxydable
- Quincaillerie résistante à la corrosion
Paramètres de fonctionnement
- Service continu (S1)
- Températures ambiantes jusqu'à 40 ºC
- Installation jusqu'à 1000 MASL (3300 pieds)
Connexion
- Connexion à 9 fils en parallèle étoile à 230 V / en série étoile à 460 V
- Connexion étoile à 3 fils à 575 V
Protection contre la pénétration
Le degré standard de protection du boîtier est IP55 (protection IP accrue disponible). Les extrémités d'entraînement et non entraînées sont équipées de joints d'huile à double lèvre, y compris une protection en caoutchouc sur l'extrémité d'entraînement. La boîte à bornes est doublement étanche. Les capots d'extrémité DE et NDE sont équipés de drains unidirectionnels en laiton fritté.
Isolation et inverter
- Isolation de classe F (résine d'imprégnation, fil magnétique et matériaux isolants de classe H)
- Conçu pour une élévation de température de classe B
- Imprégné sous vide
- Classé pour variateur : 15:1 Couple constant, 30:1 Couple variable (1.0 S.F. sous alimentation VFD)
- Dépasse les normes NEMA MG 1 Partie 31.4.4.2
